Dobór fundamentu pod słup wpływa na sposób montażu konstrukcji, zakres prac na budowie oraz wymagania dotyczące podłoża. Stopa prefabrykowana i fundament kielichowy różnią się konstrukcją oraz sposobem połączenia z elementem pionowym, dlatego decyzję należy oprzeć na projekcie, obciążeniach i warunkach gruntowych.

Porównanie stopy prefabrykowanej i fundamentu kielichowego pod słup

Wybór między stopą prefabrykowaną a fundamentem kielichowym pod słup powinien wynikać przede wszystkim z jego rodzaju, sposobu zamocowania oraz warunków, w jakich będzie pracować cała konstrukcja. Różnice konstrukcyjne między tymi dwoma rozwiązaniami przekładają się na technologię montażu, zakres robót na budowie i wymagania stawiane fundamentowi.

Różnice konstrukcyjne i zastosowania w praktyce

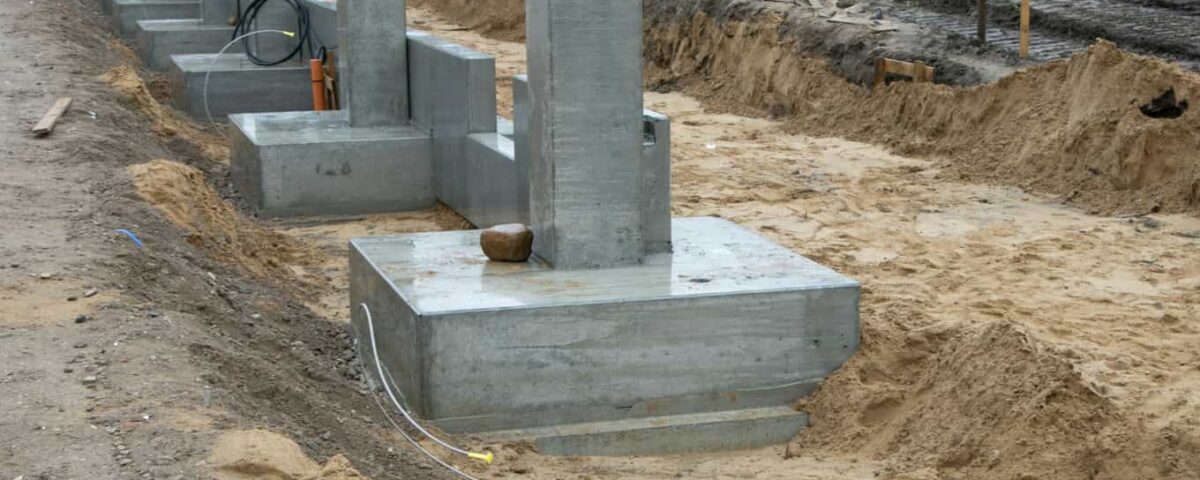

Stopa prefabrykowana ma postać żelbetowego bloku o rzucie kwadratowym lub prostokątnym. Może mieć przekrój prostokątny, trapezowy albo schodkowy. W zależności od projektu stosuje się w niej wytyki, kotwy lub inne elementy umożliwiające zamocowanie słupa.

Fundament kielichowy jest wyposażony w zagłębione gniazdo, do którego wprowadza się słup. Po jego ustawieniu i wypoziomowaniu przestrzeń między elementami wypełnia się odpowiednią zaprawą montażową. Takie rozwiązanie ogranicza zakres prac wykonywanych bezpośrednio przy podstawie słupa.

Stopy płaskie lub blokowe mogą być stosowane między innymi przy słupach stalowych mocowanych za pomocą kotew, masztach czy wybranych konstrukcjach halowych. Kielichy są przeznaczone przede wszystkim do osadzania prefabrykowanych słupów żelbetowych.

Kluczowe kryteria wyboru fundamentu pod słup

Przed wyborem fundamentu pod słupy należy przeanalizować kilka parametrów związanych zarówno z konstrukcją, jak i podłożem. Szczególne znaczenie mają:

• obciążenia przekazywane przez słup,
• nośność gruntu,
• planowany sposób i termin prowadzenia prac montażowych.

Obciążenia, warunki gruntowe i czas realizacji

Pierwszym parametrem, który należy uwzględnić przy wyborze fundamentu, są obciążenia przekazywane przez słup. Przykładowo przy obciążeniach osiowych często stosuje się stopy o rzucie kwadratowym, natomiast przy oddziaływaniach mimośrodowych korzystniejsze mogą być elementy prostokątne lub schodkowe.

Następnie należy przeanalizować nośność gruntu, jego uwarstwienie, poziom wód gruntowych oraz przewidywane osiadania. Elementy te mają wpływ na docelową powierzchnię podstawy i głębokość posadowienia. Jeśli parametry gruntu są niewystarczające, rozwiązaniem może być zwiększenie powierzchni fundamentu, zastosowanie dodatkowych elementów fundamentowych albo posadowienie pośrednie.

Przy wyborze fundamentów pod słupy poza kwestiami technicznymi, warto także uwzględnić to, jak dany wariant wpłynie na organizację robót. Prefabrykowane elementy ograniczają zakres szalowania i zbrojenia wykonywanego na miejscu. W przypadku kielicha montaż słupa obejmuje jego osadzenie, wypoziomowanie oraz wypełnienie przestrzeni montażowej zaprawą. Stopa z kotwami wymaga natomiast dokładnego przygotowania ich rozmieszczenia zgodnie z dokumentacją.

Jak dobrać odpowiedni fundament pod słup prefabrykowany?

Dobór fundamentów pod słupy powinien przebiegać w kilku etapach.

1. Określenie rodzaju słupa i połączenia – słup żelbetowy z podstawą przeznaczoną do osadzenia w gnieździe może wymagać fundamentu kielichowego, natomiast konstrukcja stalowa z płytą bazową często wymaga stopy z odpowiednim układem kotew.
2. Analiza obciążeń projektowych – należy uwzględnić siły pionowe, poziome oraz momenty działające na podstawę.
3. Ocena warunków gruntowych – parametry podłoża określają wymagane wymiary fundamentu i sposób posadowienia.
4. Porównanie technologii montażu – kielich może uprościć ustawienie prefabrykowanego słupa, podczas gdy stopa płaska zapewnia większą swobodę w projektowaniu układu kotew.
5. Sprawdzenie transportu i harmonogramu – gabaryty prefabrykatów muszą odpowiadać możliwościom transportowym oraz warunkom montażu na działce.

Potrzebujesz dobrać prefabrykowany fundament do konkretnej konstrukcji? Skonsultuj założenia projektu z naszymi specjalistami.

Stopa prefabrykowana i fundament kielichowy pod słup mają odmienne rozwiązania połączenia z konstrukcją, dlatego nie powinny być traktowane jako zamienniki dobierane wyłącznie na podstawie ceny. Najważniejsze są obciążenia, parametry gruntu, rodzaj słupa oraz sposób jego zamocowania. Kielich może usprawnić montaż prefabrykowanych słupów żelbetowych, natomiast stopa z kotwami sprawdza się w układach wymagających konkretnego sposobu mocowania. Ostateczny wybór powinien zostać potwierdzony przez projektanta konstrukcji.

FAQ

Kiedy warto wybrać stopę prefabrykowaną zamiast fundamentu kielichowego?

Stopę prefabrykowaną warto wybrać, gdy konstrukcja wymaga kotew, wytyków lub określonego układu mocowania słupa. Rozwiązanie to może być odpowiednie między innymi dla słupów stalowych z płytą bazową.

Jakie są główne zalety fundamentów kielichowych pod słupy?

Fundament kielichowy umożliwia osadzenie prefabrykowanego słupa bez wykonywania klasycznego połączenia kotwowego. Po ustawieniu elementu jego gniazdo wypełnia się zaprawą montażową zgodnie z wymaganiami projektu.

Czy warunki gruntowe wpływają na wybór typu fundamentu pod słup?

Tak, ponieważ nośność i charakterystyka podłoża wpływają na wymagane wymiary oraz sposób posadowienia. Przy słabszych gruntach konieczne może być zwiększenie powierzchni fundamentu lub zastosowanie innego rozwiązania konstrukcyjnego.

Jakie są koszty wykonania stopy prefabrykowanej w porównaniu do fundamentu kielichowego?

Nie można określić ich bez analizy konkretnej konstrukcji, ponieważ koszt zależy między innymi od wymiarów, zbrojenia, transportu i montażu. Znaczenie ma również liczba powtarzalnych elementów oraz zakres prac wykonywanych na budowie.
