Ścianki czołowe

Katalog Powtarzalnych Elementów Drogowych

Produkujemy elementy w oparciu o Katalog Powtarzalnych Elementów Drogowych oraz własne dokumentacje powstałe podczas realizowania bieżących potrzeb rynku.

Posiadamy w naszym asortymencie elementy służące odwodnieniu pasa drogowego:

  • wyloty kolektora do średnicy otworu Ø1400mm
  • ścianki czołowe w zakresie otworów o średnicy Ø100÷Ø1000
  • osadniki piasku KPED 01.14. dla studni o średnicy Ø1000÷Ø3000
  • płyty ściekowe, skarpowe
  • dyble skarpowe

Istniej możliwość doboru parametrów wylotów, ścian czołowych:

  • wielkość otworu
  • osadzenie kraty zabezpieczającej
  • wykonanie progu
  • montaż prowadnicy

Prefabrykaty posiadają wbetonowane kotwy gwintowane, uszy z prętów ułatwiające transport oraz montaż prefabrykatów.

📄pobierz katalog produktów

ODWODNIENIE PASA DROGOWEGO

ŚCIANKA CZOŁOWA Ø 100-500 | Ø 600-800 | Ø 900-1000

Ścianka czołowa WO

WO WYLOT POD RURĘ
OKRĄGŁĄ

Ścianka czołowa WS

WS WYLOT POD RURĘ
ZE STOPĄ

Przekrój pionowy

Przekrój pionowy

Widok od czoła WO

Widok od czoła WO

Widok od czoła WS

Widok od czoła WS

lp. nazwa elementu grubość
(mm)
szerokość
b(mm)
wysokość
h(mm)
średnica
(mm)
waga
(kg)
1 Ścianka czołowa WO 250 1400 1340 100-500 1087-860
2 Ścianka czołowa WS 250 1400 1340 100-500 1037-810
3 Ścianka czołowa WO 250 2000 1500 600-800 1600-1500
4 Ścianka czołowa WS 250 2000 1500 600-800 1550-1450
5 Ścianka czołowa WO 250 2500 2200 900-1000 2770-2600
6 Ścianka czołowa WS 250 2500 2200 900-1000 2670-2500

OSADNIK PRZY WLOCIE DO STUDNI CHŁONNEJ LUB KANALIZACYJNEJ

WG KPED 01.14

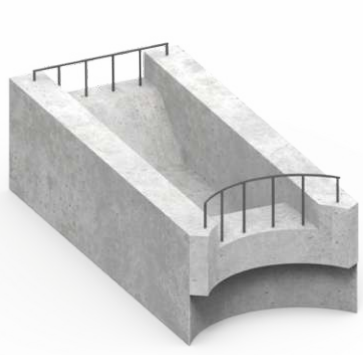

Osadnik KPED 01.14

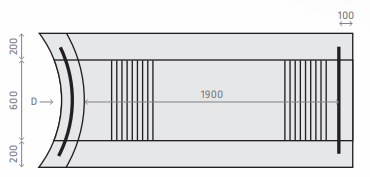

Widok z góry

Widok z góry

Przekrój pionowy

Przekrój pionowy

Widok od czoła

Widok od czoła

Krata zabezpieczająca

Krata zabezpieczająca

lp. nazwa elementu długość
(mm)
szerokość
b(mm)
wysokość
h(mm)
średnica
(mm)
waga
(kg)
1 Osadnik KPED 01.14 Ø 1000 2325 1000 650 1000 ≈ 2245
2 Osadnik KPED 01.14 Ø 1200 2280 1000 650 1200 ≈ 2220
3 Osadnik KPED 01.14 Ø 1500 2243 1000 650 1500 ≈ 2200
4 Osadnik KPED 01.14 Ø 2000 2210 1000 650 2000 ≈ 2180
